Anciens modèles de perforatrices de cartes, de 1890 aux années 1930. Il s'agit de machines qui perforent des cartes en papier rigide à des endroits sélectionnés dans des rangées et des colonnes fixes pour enregistrer des informations qui peuvent être relues ou interprétées ultérieurement par d'autres machines appelées lecteurs de cartes, qui sont connectées ou intégrées à des tabulatrices, des ordinateurs ou d'autres dispositifs. Les cartes perforées ont été inventées vers 1750 pour le contrôle des métiers à tisser textiles et ont été adoptées par Herman Hollerith lors du recensement américain de 1890. À partir de là, ils se sont rapidement répandus dans les applications commerciales, puis gouvernementales et scientifiques, où ils ont dominé le traitement de l'information et le calcul jusque vers 1980, et même pendant quelques décennies après cela, ils ont été utilisés dans les machines à voter.

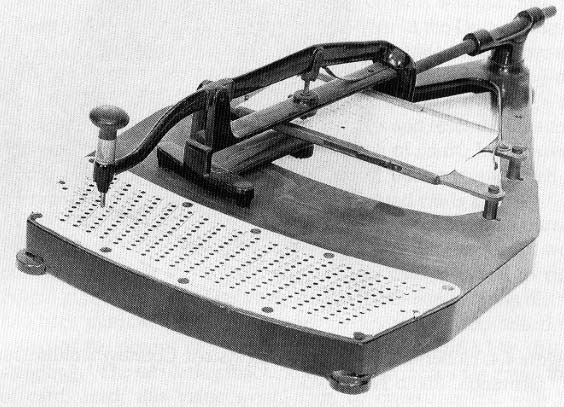

Poinçon de carte pantographique Hollerith 1890

Pantographic Card Punch d'Herman Hollerith, développé pour le recensement américain de 1890. Photo : [ 74 ]. Avant 1890, les cartes étaient perforées à l'aide d'un perforateur pour billets de conducteur de train qui permettait de placer des trous uniquement sur le pourtour de la carte, ce qui n'était pas le cas.

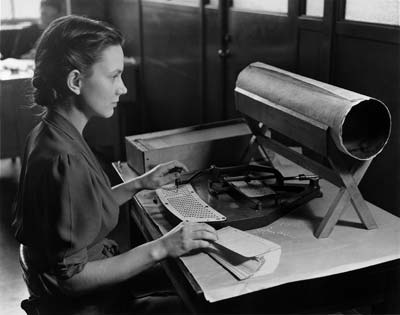

Poinçon pantographique recensement 1920

terriblement précis et avait tendance à provoquer des microtraumatismes. Le poinçon pantographique permettait un placement précis des trous avec un minimum de contrainte physique, un trou à la fois, et permettait également d'accéder à l'intérieur de la carte (pas seulement aux bords), permettant ainsi plus d'informations par carte. Un opérateur de pantographe qualifié pouvait perforer 700 cartes par jour (par rapport aux opérateurs de frappe électriques des années 1950, qui pouvaient travailler à un rythme soutenu de 200 cartes par heure).

Hollerith Type 001 Poinçon numérique

Les photos montrent le poinçon numérique manuel (non électrique) de type 001 d'Herman Hollerith. La plaque signalétique indique qu'il a été fabriqué par The Tabulated Machine Co., la société de Hollerith qui allait devenir IBM. Le diagramme du brevet de 1901 [ 44 ] est présenté à gauche (cliquez sur l'image pour l'agrandir). Il s'agissait du premier poinçon à clé (c'est-à-dire un poinçon à carte actionné à partir d'un clavier), permettant à un opérateur qualifié de poinçonner beaucoup plus rapidement que sur les modèles précédents. Voir également Baehne [ 91 ] planche 3 . Photo: [ 74 ]

Concours de frappe

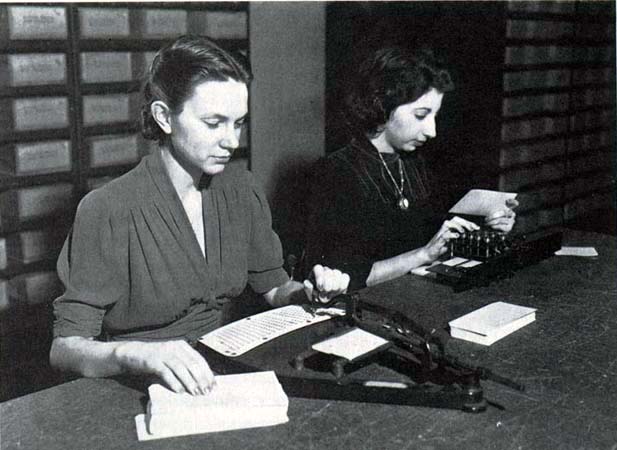

Sur cette photo non créditée trouvée sur le Web, nous voyons côte à côte le poinçon de carte pantographique et le poinçon de clé de type 001, dans ce qui est probablement une reconstitution des techniques d'enregistrement des recensements américains de 1890 et 1920. L'IBM 001 était environ deux fois plus rapide. Je crois que la dame de gauche est la même que sur la photo ci-dessus intitulée Poinçon pantographique Recensement de 1920 , donc bien que Wikipedia dise que la photo a été prise en 1919, celle-ci ressemble plus aux années 1940. L'IBM 001 aurait pu être utilisé lors du recensement de 1910 ou de 1920. Vers 1930 (voir ci-dessous), des poinçons beaucoup plus rapides étaient disponibles, par exemple le 016 à avance automatique.

Poinçon à clé électrique IBM 011

IBM 011 Key Punch - Cliquez sur l'image pour l'agrandir

Cette photo provient des expositions historiques de l'Université de Stanford , qui l'identifient comme étant le poinçon à clé électrique IBM (1923) : "L'ajout de relais et de bobines magnétiques aux poinçons utilisés pour saisir les données a considérablement réduit l'effort de saisie des données. Cette machine vient du Années 1930. La carte avait 80 colonnes, pour contenir 80 chiffres. En appuyant sur la touche X, au-dessus des chiffres, on indiquait moins. Nous trouvons encore aujourd'hui de nombreux fichiers de données dans le commerce qui comportent 80 caractères de large. Les caractères alphabétiques pouvaient être saisis en appuyant sur le haut. et un chiffre 1 à 9 dans les mêmes colonnes pour AI, la touche X et 1 à 9 donnaient JR, et 0 et 1 à 9 donnaient SZ. [REMARQUE : les modèles antérieurs à 1928 comportaient 45 colonnes et non 80.]

Austrian [ 44 ] déclare : « Bien que ce poinçon IBM ressemble aux modèles Hollerith antérieurs, l'électricité a été ajoutée pour alléger le travail de poinçonnage. ... Les systèmes de Hollerith ont ouvert un nouveau domaine d'emploi important aux femmes, à partir du recensement de 1890. "

Poinçon de clé de duplication électrique IBM 012

Photo : Archives IBM, fichiers machine ; cliquez sur l'image pour l'agrandir

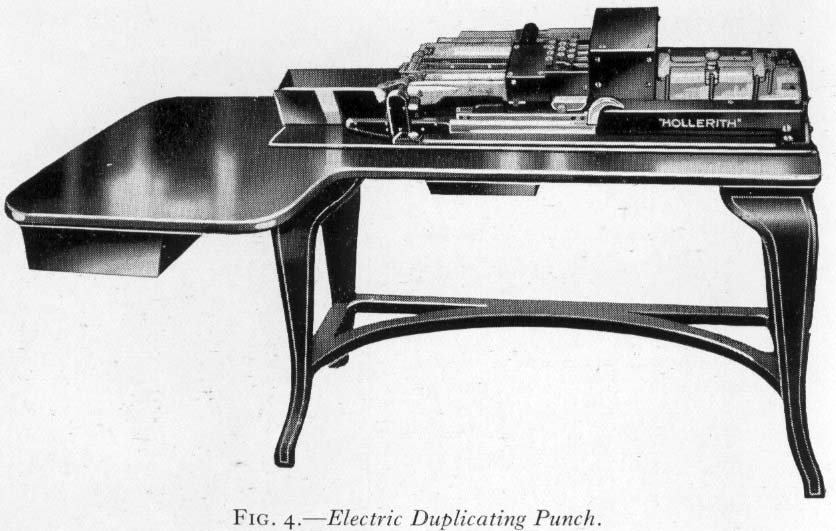

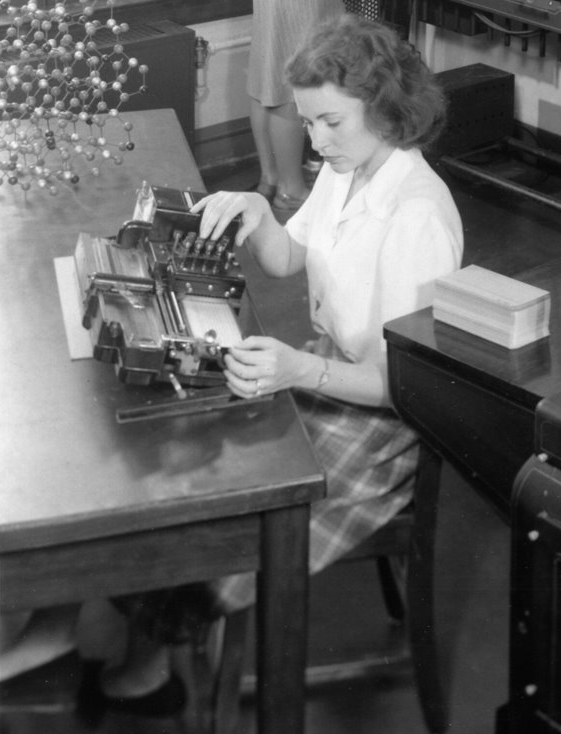

Le poinçon de table IBM Type 012 (1925) fut le premier modèle capable de duplication ; c'est-à-dire copier automatiquement les colonnes d'une carte à une autre. À gauche : ce qui semble être un poinçon de duplication électrique de type 012 dans le laboratoire de cristallographie du California Institute of Technology. Il semble que ce poinçon ait été obtenu pour le laboratoire grâce à une demande de Linus Pauling adressée au directeur des sciences pures d'IBM, Wallace Eckert de Columbia , en 1947.

Photos : (toutes sauf celle d'IBM en haut à gauche) vers 1947, Laboratoires Gates et Crellin, Division de chimie et de génie chimique, Caltech ; avec l'aimable autorisation de Larry Henling, Beckman Institute, Caltech.

Cartes perforées IBM

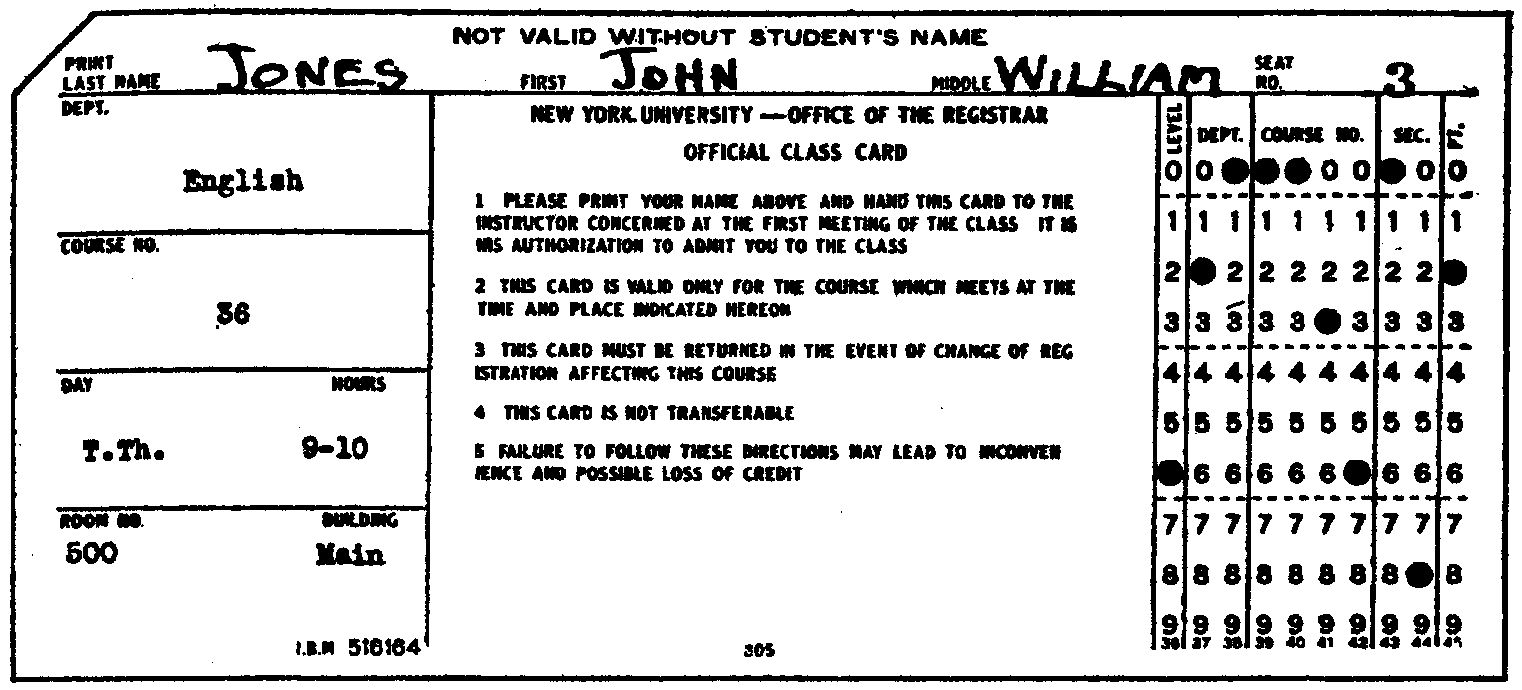

Avant 1928, les cartes IBM étaient percées de trous ronds ; à l'origine en 20 colonnes, mais à la fin des années 1920, 45 colonnes, comme le montre cette carte d'enregistrement de l'Université de New York, reproduite de Baehne [ 91 ]. Tous les poinçons introduits avant 1928, y compris le 016, utilisaient des trous ronds et 45 colonnes ou moins.

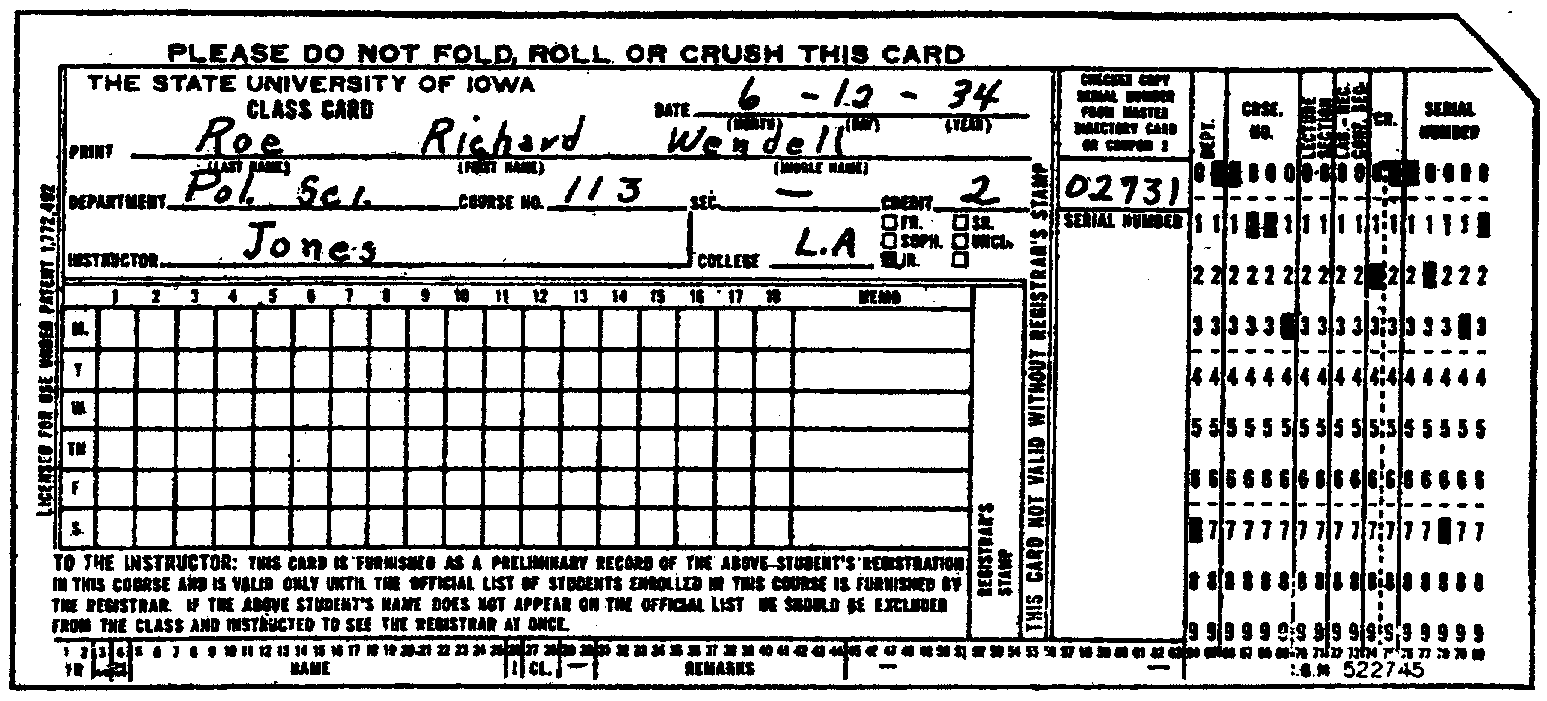

À partir de 1928, les cartes IBM avaient des trous rectangulaires de 1 mm × 3 mm de 80 colonnes de diamètre, comme le montre cette carte d'enregistrement de l'Iowa State University, également reproduite de Baehne [ 91 ]. Tous les poinçons introduits après 1928, y compris les types 016, 31 et 32 ​​et éventuellement le 011, et bien sûr les derniers 026 , 029 et les modèles associés, produisaient des cartes à 80 colonnes.

Poinçon de duplication électrique à moteur IBM Type 016

Photo : [ 50 ]; Cliquez pour agrandir. Le poinçon à clé de duplication électrique à moteur IBM Type 016, introduit en 1929, du type utilisé dans les laboratoires statistiques et astronomiques de Columbia, et plus tard dans le laboratoire scientifique Watson . Il s'agissait du premier poinçon d'IBM doté de mécanismes d'alimentation et d'éjection automatiques ; elle fut commercialisée jusqu'en 1960 (il existait aussi une 015modèle dépourvu de fonction de duplication). Le poinçonnage se fait magnétiquement et les informations d'une carte peuvent être transférées automatiquement à une autre par un duplicateur. Le clavier contient 12 touches de poinçonnage, une pour chaque ligne de la carte. Il existe également des touches d'espace et d'éjection. Une carte principale (programme) peut être utilisée pour contrôler la tabulation automatique et la duplication des champs. Un opérateur qualifié pourrait perforer 100 à 200 cartes par heure sur ce modèle. Herb Grosch se souvient : « Vous placiez une pile de cartes vierges dans le flux [à droite], une seule carte dont vous vouliez dupliquer une partie (« carte principale ») dans le support de va-et-vient, et vous coupiez un saut. barre à l'avant du chariot ( p.82 ). Une encoche dit sauter, une encoche plus profonde dit copie."

Poinçon d'impression IBM Type 032

IBM 032, Département des impôts de l'État de New York, Albany, 1941

Photo : [ 74 ]; Cliquez pour agrandir

Il s'agit de l'IBM 032 Printing Punch de 1933. Le premier modèle capable de perforer des lettres ainsi que des chiffres (sauf par perforation multiple) et d'imprimer les caractères perforés sur le dessus de la carte (chaque frappe activait la barre de type de la machine à écrire et le perforateur de carte). simultanément). La photo de gauche a été trouvée sur la page Flickr du Dr Shaiyan Keshvari ; c'est une photo de sa mère Katy devant un IBM 032.

Poinçon de duplication alphabétique IBM Type 31

Photo : [ 40 ]; Cliquez pour agrandir.

Photo de : Computer History Museum

L'IBM Type 31 Alphabetical Duplicating Punch, un poinçon à clé motorisé de 1934, avec un clavier semblable à une machine à écrire et un pavé numérique séparé [ 40 ]. Ce modèle (qui était en vigueur avec la sortie de la machine comptable IBM 405 ), utilisait les nouvelles cartes standard (1928) 12x80 et était presque certainement utilisé dans les laboratoires statistiques et astronomiques, BASR et ailleurs à Columbia avant l'introduction du Modèles 024 et 026 en 1949. CLIQUEZ ICI pour une vue plus rapprochée du clavier alphabétique, "semblable à une machine à écrire manuelle conventionnelle, sauf que les touches Maj, Tabulation, Retour arrière et Caractère ont été supprimées, ainsi qu'un saut, une libération, un empileur et un '1'. clé ont été fournies" ( IBM History Archive).

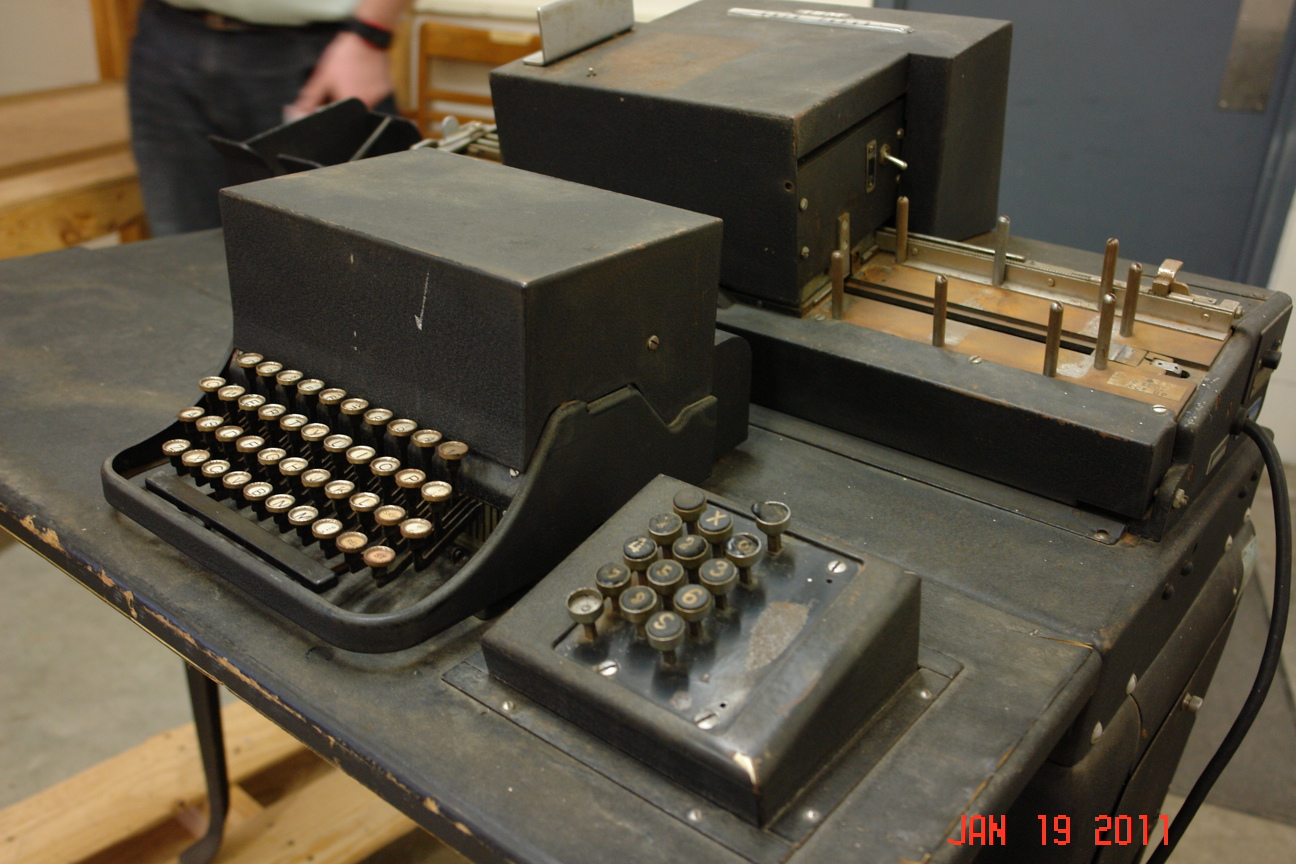

CLIQUEZ ICI pour une galerie d'un IBM 031 récemment fouillé au ministère des Transports de l'Iowa et son histoire.

Poinçons de type 31 à la Social Security Administration des États-Unis, vers 1935. Photo : [ 103 ], CLIQUEZ pour agrandir.

Voir également les poinçons "mature" : les poinçons IBM 024 et 026 , le poinçon de carte IBM 029 , le poinçon de clé IBM 129 . Merci à Paul Varnum, du ministère des Transports de l'Iowa, pour les photos couleur IBM 031 de 2011, et à Henry « Strontium Black Cat » pour avoir trouvé la photo Katy/IBM032 en 2019.
